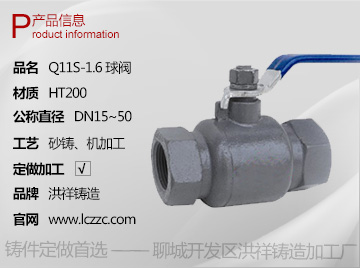

Q11S-1.6 球阀 DN15-DN50

产品说明

Q11S-1.6球阀最高公称压力压力值为1.6MPa，适用温度20-250℃,连接方式为内螺纹DN15-DN50,阀体材质为：灰铸铁、球墨铸铁、铸钢、不锈钢，互换长度：内螺纹球阀，适用介质：蒸汽、天然气、油、氨、水、导热油等。执行标准：GB/T13927-92压力等级标准，是老式球阀的升级换代产品。

产品特点：①公司严把质量关，每一台阀门出厂均经过双重调试，使产品100%合格，也是老式球阀的升级换代产品；②厂家自产自销，铸造加工生产一条龙，价格低！；③工艺先进，浇注毛坯-抛丸-钻床，铣床，数控，磨床等加工-装配-试压-出厂；④零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。；

主要零件材质

Q11S-1.6球阀主要零件材质

零件名称	材料
阀体	灰铸铁HT200
柱塞	碳钢不锈钢
阀杆	45号钢
密封圈	氟橡胶+石墨
扳手

返回页首 ⇑

产品外形及结构尺寸

Q11S-1.6主要外形尺寸和连接尺寸（mm）

DN	G	L	L1	L2	S	D	H	D0	重量/kg
15	1/2	90	45	14	32	42	82	125	1.0
20	3/4	100	50	16	36	55	85	125	1.5
25	1	115	58	18	46	62	90	125	2.0
32	1-1/4	130	66	20	55	80	120	250	3.5
40	1-1/2	150	77	22	61	90	145	250	5.0
50	2	180	91	24	75	112	150	300	8.0

返回页首 ⇑

性能规范

Q11S-1.6性能规范

型号	公称压力（MPa）	试验压力（MPa）			工作温度	适用介质
		强度（水）	密封（水）	气密封
Q11S-1.6	1.6	2.4	1.8	0.6	20-200℃	水、蒸汽、油、天然气、氨类

返回页首 ⇑

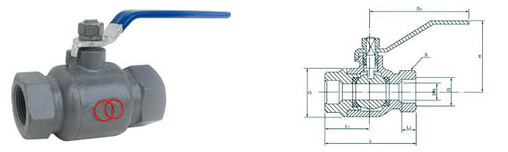

产品外形及结构尺寸示意图
