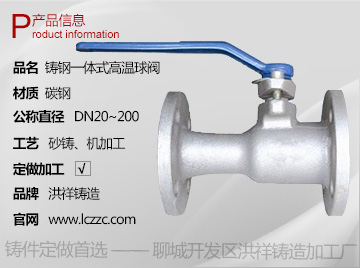

铸钢一体式高温球阀 Q41S-25C

产品说明

Q41S-25C铸钢一体式高温球阀最高公称压力压力值为2.5MPa，适用温度20-300℃,连接方式为法兰DN15-DN200,阀体材质为：灰铸铁、球墨铸铁、铸钢、不锈钢，互换长度：截止阀、闸阀、排污阀、球阀，适用介质：蒸汽、天然气、油、氨、水、导热油等。执行标准：GB/T13927-92压力等级标准，是截止阀、闸阀、排污阀、球阀的升级换代产品。

产品特点：①公司严把质量关，每一台阀门出厂均经过双重调试，使产品100%合格，也是截止阀、闸阀、排污阀、球阀的升级换代产品；②厂家自产自销，铸造加工生产一条龙，价格低！；③工艺先进，浇注毛坯-抛丸-钻床，铣床，数控，磨床等加工-装配-试压-出厂；④零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。；

主要零件材质

Q41S-25C球阀主要零件材质

零件名称	材料
阀体	铸钢
柱塞	碳钢不锈钢
阀杆	45号钢
密封圈	氟橡胶+石墨
扳手	QT450-10;

返回页首 ⇑

产品外形及结构尺寸

铸钢一体式高温球阀Q41S-25C主要外形尺寸和连接尺寸（mm）

DN	L	D	D1	D2	b	Z-Φd	H	D0
15	130	95	65	45	16	4-14	105	150
20	150	105	75	55	16	4-14	110	150
25	160	115	85	65	16	4-14	120	160
32	180	135	100	78	18	4-18	140	180
40	200	145	110	85	18	4-18	155	250
50	230	160	125	100	20	4-18	175	300
65	290	180	145	120	20	4-18	195	300
80	310	195	160	135	22	8-18	225	320
100	350	215	180	155	24	8-18	250	320
125	400	245	210	185	26	8-18	270	360
150	480	280	240	210	28	8-23	290	360
200	600	335	295	265	30	12-23	350	450
250	730	405	355	320	32	16-23	405	450

返回页首 ⇑

性能规范

铸钢一体式高温球阀Q41S-25C性能规范

型号	公称压力（MPa）	试验压力（MPa）			工作温度	适用介质
		强度（水）	密封（水）	气密封
Q41S-25C	1.6	2.4	1.8	0.6	20-200℃	水、蒸汽、油、天然气、氨类

返回页首 ⇑

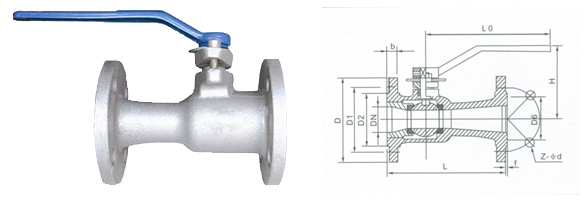

产品外形及结构尺寸示意图
