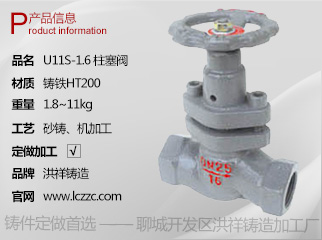

U11S-1.6 柱塞阀 DN15-DN50

产品说明

U11S-1.6柱塞阀适用于公称压力最高工作压力值为1.6MPa，工作温度≤250℃,连接方式内螺纹DN15-DN50,s适用介质蒸汽、油、天然气、氨、水等，互换长度：内螺纹截止阀，执行标准：GB/T13927-92压力等级标准，是老式截止阀的更新换代产品。

产品特点：①公司严把质量关，每一台阀门出厂均经过双重调试，使产品100%合格，也是截止阀、闸阀、排污阀的升级换代产品；②厂家自产自销，铸造加工生产一条龙，价格低！；③工艺先进，浇注毛坯-抛丸-钻床，铣床，数控，磨床等加工-装配-试压-出厂；④零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。；

主要零件材质

U41S-2.5C柱塞阀主要零件材质

零件名称	材料
阀体	铸铁HT200
柱塞	不锈钢
阀杆	45号钢
密封圈	氟橡胶+石墨
手轮	铸铁HT200

返回页首 ⇑

产品外形及结构尺寸

U11S-1.6主要外形尺寸和连接尺寸（mm）

DN	G	L	L1	S	H	H1	D0	重量/kg
15	1/2	90	14	32	120	148	80	1.8
20	3/4	100	16	36	140	174	80	2.2
25	1	120	18	46	165	207	100	3.0
32	1-1/4	140	20	55	175	215	120	5.0
40	1-1/2	170	22	65	196	246	180	8.0
50	2	200	24	80	213	268	180	11.0

返回页首 ⇑

性能规范

U11S-1.6性能规范

型号	公称压力（MPa）	试验压力（MPa）			工作温度	适用介质
		强度（水）	密封（水）	气密封
U11S-1.6	1.6	2.4	1.8	0.6	≤250	水、蒸汽、油、天然气、氨类

返回页首 ⇑

产品外形及结构尺寸示意图
