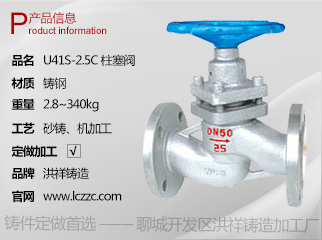

U41S-2.5C 柱塞阀 DN15-DN300

产品说明

U41S-2.5C柱塞阀适用于公称压力最高工作压力值为2.5MPa，工作温度≤250℃,公称通径DN15-DN300,s适用于电力、化工、天然气、石油、医学行业等各种工况的管路上，切断或接通管路介质。

产品特点：①公司严把质量关，每一台阀门出厂均经过双重调试，使产品100%合格，也是截止阀、闸阀、排污阀的升级换代产品；②厂家自产自销，铸造加工生产一条龙，价格低！；③工艺先进，浇注毛坯-抛丸-钻床，铣床，数控，磨床等加工-装配-试压-出厂；④零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。；

主要零件材质

U41S-2.5C柱塞阀主要零件材质

零件名称	材料
阀体	铸钢
柱塞	不锈钢
阀杆	45号钢
密封圈	氟橡胶+石墨
手轮	铸钢

返回页首 ⇑

产品外形及结构尺寸

U41S-2.5C主要外形尺寸和连接尺寸（mm）

DN	L	D	D1	D2	b	Z-Φd	H	H1	D0	重量/kg
15	130	95	65	45	14	4-14	116	144	80	2.8
20	150	105	75	55	16	4-14	142	176	80	4.5
25	160	115	85	65	16	4-14	163	205	100	6.5
32	180	135	100	78	18	4-18	182	227	120	8.5
40	200	145	110	85	18	4-18	210	260	180	12
50	230	160	125	100	20	4-18	230	286	180	17
65	290	180	145	120	20	4-18	250	310	200	22
80	310	195	160	135	22	8-18	260	340	240	30
100	350	215	180	155	24	8-18	278	356	240	41
125	400	245	210	185	26	8-18	332	410	375	70
150	480	280	240	210	28	8-23	434	562	375	90
200	600	335	295	265	30	12-23	495	680	460	120
250	730	405	355	320	38	12-23	540	740	460	220
300	850	460	410	360	38	12-23	650	900	460	340

返回页首 ⇑

性能规范

U41S-2.5C性能规范

型号	公称压力（MPa）	试验压力（MPa）			工作温度	适用介质
		强度（水）	密封（水）	气密封
U41S-2.5C	2.5	4.0	2.8	0.6	≤250	水、蒸汽、油类

返回页首 ⇑

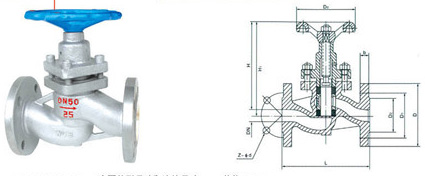

产品外形及结构尺寸示意图
