覆膜砂射芯机操作、特点、参数及模具的简单概述

发布时间:2015-05-16 08:58来源:洪祥铸造加工厂

摘要:覆膜砂射芯机是一种以覆膜砂为原料,利用热芯盒原理制作覆膜砂砂型的机器,射芯机制作覆膜砂型芯的原料为酚醛树脂覆膜砂,其特点为生产效率高、尺寸精确、外貌光洁、能够生产内腔比较复杂的铸件,近年来为众多铸造...

  覆膜砂射芯机是一种以覆膜砂为原料,利用热芯盒原理制作覆膜砂砂型的机器,射芯机制作覆膜砂型芯的原料为酚醛树脂覆膜砂,其特点为生产效率高、尺寸精确、外貌光洁、能够生产内腔比较复杂的铸件,近年来为众多铸造企业所看好。
射芯机

  射芯机操作

  本射芯机为框架立柱式,设计新颖,结构稳固,采用上下合模,方便更换模具,独有左右射沙单螺杆升降创新设计,调整方便、快捷,优化圆型沙筒设计,射芯更流畅,控制系统采用模块化,可以单个动作,点动单循环,参数设计简单,便于操作运行可靠。

  射芯机特点

  本机由覆膜砂制芯,采用电加热,砂芯尺寸准确,表面光洁,生产效率高,适用射制汽车、阀门、机床等中 小型铸件型芯,是铸造企业提高产品质量和生产效率的理想设备。射芯机广泛应用于铸造行业中,用射芯机制造的型芯尺寸精确,表面光洁。射芯机工作原理是将以 液态或固态热固性树脂为粘结剂的芯砂混合料射入加热后的芯盒内,砂芯在芯盒内预热很快硬化到一定厚度(约为5~10mm)将之取出,形成表面光滑、尺寸精 确的优质砂芯成品。

  1生产效高:热芯盒射芯机工作过程是填砂与紧实同时完成的,并立即在热的芯盒中硬化,一个循环周期仅需十几秒至几十秒,便可生产出供浇铸用的砂芯。

  2砂芯质量好:能射制任何复杂程度的砂芯,而且尺寸精确、表面光洁,从而可以减少铸件加工余量。

  3可以省去很多制芯用辅助设备及工具、如烘芯炉、烘干器、芯骨、腊线等。

  4减轻劳动强度、操作灵活轻便、容易掌握,采用电加热,温度可自动控制,工作地易保持清洁,为制芯过程的机械化、自动化创造条件。

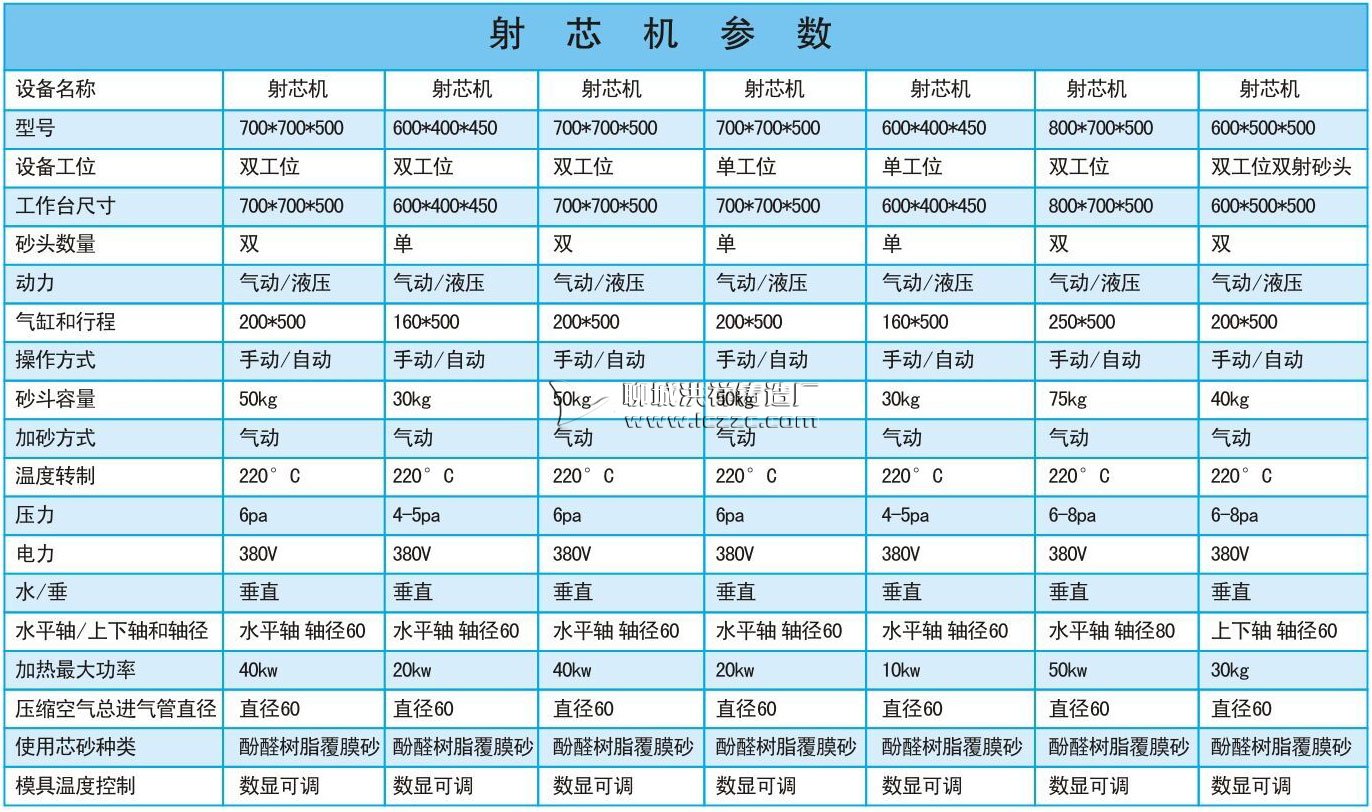

  射芯机参数

射芯机参数

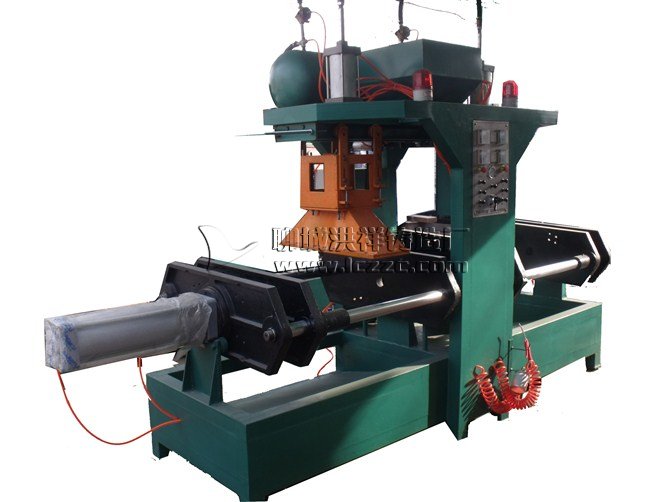

  覆膜砂壳芯机

  全自动翻转壳芯机:1、煤气或点加热,气动控制2、左右双向开模,工件留中间模芯上、下气缸自动要顶芯3、模板移动,方便装卸模具4、立柱(包括射砂头)可左右移动,使射砂孔与模具进砂孔对准5、自动控制斗式提升机向顶上砂斗内砂6、一次射砂量最多为15KG(可按客户要求加大到20KG)7、操作可手动,半自动、全自动8、动模温度自动控制9、定模具长*宽*厚:400*400*300mm(可按客户要求制造)

  1、射头不需水冷

  2、自动定量加砂

  3、合模平稳、定位精确

  4、模温可调自动控制

  5、手动控制(自动控制可选)瑞安市胜德机械铸造有限公司专业生产全自动壳芯机/热芯盒壳芯机/覆膜砂壳芯机/垂直分型壳芯机/全自动射芯机/覆膜砂双头射芯机/水平分型射芯机/水暖五金重力浇铸机/铜铝锌重力浇铸机/低压浇铸机/覆膜砂设备/覆膜砂生产线设备/树脂砂设备/覆膜砂铸造模具/造型机等铸造机械设备。欢迎广大用户来电订购,价优,质量保证。一年内免费维修。

  覆膜砂模具

  覆膜砂模具覆膜砂叠箱浇铸模具/热芯盒模具/铸造模具/覆膜砂模具:覆膜砂铸造工艺是一种热覆膜砂叠型铸造工艺,涉及金属零件的铸造成型,包括制模、型砂制备、芯型制作、芯型成形、合模等步骤,制成的模型为金属模型,型砂制备中所用的原料是覆膜砂,成形强度高,流动性好,能够制造形状复杂的砂芯,砂芯表面质量好,其溃散性好,铸件容易清理。使用射芯机进行芯型制作和芯型成形,生产效率高,起模容易,砂型的尺寸精度高。由芯型叠加组成叠型浇注系统,在浇注时承压力大,填充力强,产量及成品率高,在保证质量的同时生产成本也有所下降,能够承担高精度小型铸件的大批量生产。叠箱串铸中间覆膜砂型模具,它包括上模板、下模板、加热板、定位机构和紧固机构,其特点是:在上、下模板上分别对应设有一条以上水平直浇口凸模,在水平直浇口凸模两侧分别设有至少二个半球凸模,半球凸模与水平直浇口凸模之间设有内浇口凸模。本实用新型适用于铸件直径为50mm以下垒箱串铸砂型的中间覆膜砂型机械化制造。采用本实用新型制造的多个砂型叠置,可实现多箱垒注、无箱造型,适用于自动化铸造生产线,可大幅度降低工人劳动强度和生产成本,提高生产效率,显著提高产品的工艺出品率、正品率和产品质量。
